防爆標志詳解，你想了解的都在這了（2）

6 設置標志的要求

(1) 應在電氣設備主體部分的明顯地方設置標志;

(2) 標志必須考慮到在可能存在的化學腐蝕下,仍然清晰和耐久。如標志Ex、防爆型式、類別、溫度組別可用凸紋或凹紋標在外殼的明顯處,

標志牌的材質應采用耐化學腐蝕的材料,如青銅、黃銅或不銹鋼。

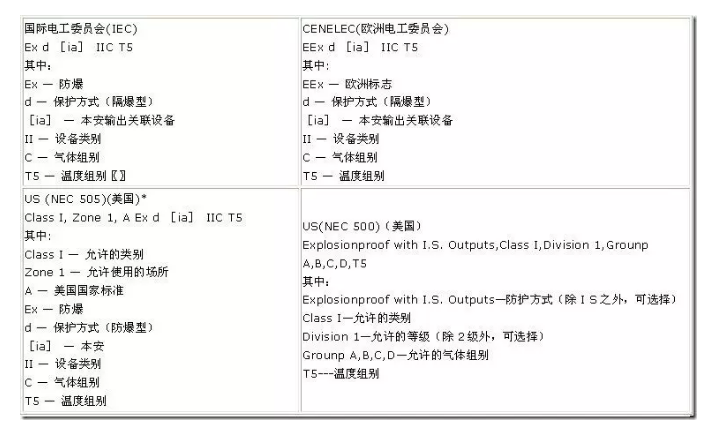

7 國際上常用的防爆電氣設備標志舉例

表4

* NEC為美國電氣規程,1996年,美國電氣規程中增加了第505章,旨在與國際普遍采用的I EC標準體系的危險場所劃分方法協調一致。NEC 500表示為適合于北美危險場所劃分體系

舉例說明（問答）

1、我國的防爆標志由哪幾部分構成？分別說明其含義？

答 防爆標志一般由以下6個部分構成：

①防爆標志EX—表示該設備為防爆電氣設備；

②防爆結構形式—表明該設備采用何種措施進行防爆，如d為隔爆型，p為正壓型；i為本安型等；

③防爆設備類別—分為兩大類，I為煤礦井下用電設備，II為工廠用電氣設備；

④防爆級別—分為A、B、C三級，說明其防爆能力的強弱；

⑤溫度組別—分為T(mén)1~T6六組，說明該設備的zui高表面溫度允許值。

⑥設備保護級別Ga、 Gb、 Gc三個等級。

2、 一臺儀表的防爆標志為EXdIIBT4 Gb，請說明其含義。

答 EX——防爆總標志；

d——結構形式，隔爆型；

II——類別，工廠用；

B——防爆級別，B級

T4——溫度組別，T4組，*高表面溫度≤135℃。

Gb——設備保護級別Gb。

3、 一聚酯電源接線箱的防爆標志為EXedIICT4Gb，請說明其含義。

答 EX——防爆總標志；

ed——結構形式，e：增安型，d：隔爆型；

II——類別，工廠用；

C——防爆級別，C級

T4——溫度組別，T4組，zui高表面溫度≤135℃。

Gb——設備保護級別Gb。

4、 一臺進口氣相色譜儀的防爆標志為EEXdps IIB+H2T4，請說明其含義。

答 EEX——歐洲共同體防爆總標志；

dps——該儀表采用隔爆、正壓、特殊三種防爆措施；

II——工廠用電氣設備；

B——防爆級別，B級

+ H2——也適用于H2場所（B級防爆不適用于H2，該儀表由于采取多種防爆措施，也可用于H2場所）；

T4——表面zui高溫升≤135℃。

5、 一臺日本產儀表的防爆標志為JISia3Ng4，請說明其含義。

答 JIS——日本工業標準代號；

ia——本質安全防爆，ia級；

3n——防爆等級為3n，防所有3級爆炸性氣體，相當于我國的IIC；

G4——溫度組別，相當于我國的T4。

說明 JISia3nG4為日本原采用的防爆標志，現在日本已采用IEC標準，上述防爆標志現已標示為JI**iaIICT4。

6、 一臺進口儀表的防爆標志為Class1，Division1，GroupB、C、D，T4A，請說明其含義。

答 Class1—1級，可燃性氣體或蒸氣場所；

Division1—1區，存在或可能形成爆炸或燃燒的場所；

GroupB、C、D—適用于B、C、D組危險氣體存在的場所；

T4A—*高表面溫度≤120℃。

上述防爆標志對應于我國的EXIIA、IIB、IICT4，可用于0區、1區危險場所。但應注意，該表不能用于乙炔場所。

7、一臺進口儀表的防爆標志如下，請說明其含義。

UL/FM/CSA Class1，GroupB、C、D，T5

Class3，GroupE、F，T5

CENELEC EEXedIICT5

答 UL——美國保險高試驗室；

FM——美國工廠聯合研究會(huì )；

CSA——加拿大標準協會(huì )；

CENELEC——歐洲電工技術委員會(huì )。

說明該儀表的防爆性能已經UL、FM、CSA、CENELEC測試認可。

Class1，GroupB、C、D，T5 —適用于NEC規定的B、C、D組可燃氣體，表面溫度≤100℃。

Class2，GroupE、F，T5適用于NEC規定的E、F組粉塵，表面溫度≤100℃。

EEXedIICT5—符合EN標準（EN為歐共體標準代號，其防爆標準與IEC等效）、工廠用防爆儀表，增安、隔爆型，防爆等級C級，*高表面溫度≤100℃。
