防爆標志詳解，你想了解的都在這了（1）

防爆標志的定義

防爆標志是指用于描述防爆電氣設備的防爆等級、溫度組別、防爆型式以及所適用區域的標識。

防爆標志要求

防爆電氣設備的明顯處必須有清晰的**性凸紋標志“Ex”，小型設備可采用標志牌焊在外殼上或用凹紋標志。

設備外殼的明顯處必須設置銘牌并固定牢固，銘牌應有以下內容：右上方有明顯的“Ex”標志；有依次標明防爆型式、類別、級別、溫度組別等的防爆標志；有防爆合格證編號和其它需要標出的特殊條件以及產品出廠日期或產品出廠編號。

防爆標志詳細介紹

防爆電氣設備按GB 3836標準要求,防爆電氣設備的防爆標志內容包括:

防爆型式+設備類別+(氣體組別)+溫度組別

1 防爆型式

根據所采取的防爆措施,可把防爆電氣設備分為隔爆型、增安型、本質安全型、正壓型、油浸型、充砂型、澆封型、n 型、特殊型、粉塵防爆型等。它們的標識如表1所示。

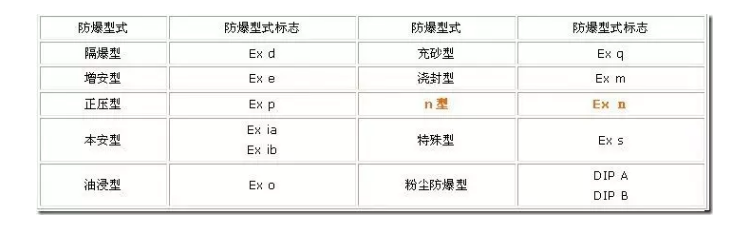

表1 防爆基本類型

2 設備類別

爆炸性氣體環境用電氣設備分為:

I類:煤礦井下用電氣設備;

II類:除煤礦外的其他爆炸性氣體環境用電氣設備。

II類隔爆型“d”和本質安全型“i”電氣設備又分為IIA、IIB、和IIC類。

可燃性粉塵環境用電氣設備分為:

A型塵密設備;B型塵密設備;

A型防塵設備;B型防塵設備。

3 氣體組別

爆炸性氣體混合物的傳爆能力,標志著其爆炸危險程度的高低,爆炸性混合物的傳爆能力越大,其危險性越高。爆炸性混合物的傳爆能力可用*大試驗安全間隙表示。同時,爆炸性氣體、液體蒸氣、薄霧被點燃的難易程度也標志著其爆炸危險程度的高低,它用*小點燃電流比表示。II類隔爆型電氣設備或本質安全型電氣設備,按其適用于爆炸性氣體混合物的*大試驗安全間隙或*小點燃電流比,進一步分為IIA、IIB和IIC類。

如表2所示。

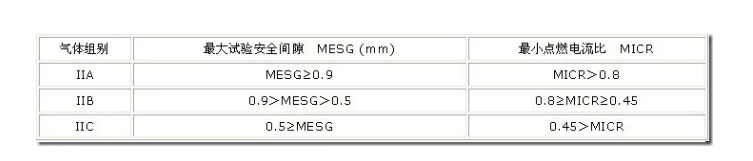

表2 爆炸性氣體混合物的組別與*大試驗安全間隙或*小點燃電流比之間的關系

4 溫度組別

爆炸性氣體混合物的引燃溫度是能被點燃的溫度極限值。

電氣設備按其*高表面溫度分為T(mén)1~T6組,使得對應的T1~T6組的電氣設備的*高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和可燃性氣體或蒸氣的引燃溫度之間的關系如表3所示。

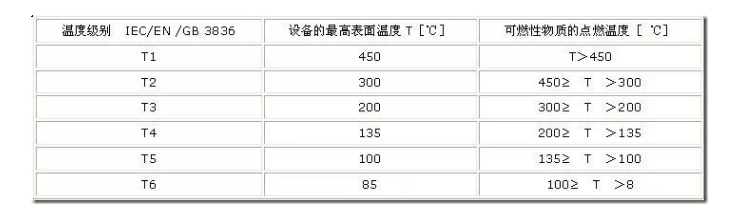

表3 溫度組別、設備表面溫度和可燃性氣體或蒸氣的引燃溫度之間的關系

5 防爆標志舉例說明

為了更進一步地明確防爆標志的表示方法,對氣體防爆電氣設備舉例如下:

如電氣設備為I類隔爆型:防爆標志為ExdI

如電氣設備為II類隔爆型,氣體組別為B組,溫度組別為T(mén)3,則防爆標志為:ExdIIBT3。如電氣設備為II類本質安全型ia,氣體組別為A組,溫度組別為T(mén)5,則防爆標志為:ExiaIIA T5。

對I類特殊型:ExsI。

對使用于礦井中除沼氣外,正常情況下還有II類氣體組別為B組,溫度組別為T(mén)3的可燃性氣體的隔爆型電氣設備,則防爆標志為:ExdI/IIBT3。

另外,對下列特殊情況,防爆標志內容可適當進行調整:

(1) 如果電氣設備采用一種以上的復合型式,則應先標出主體防爆型式,后標出其他的防爆型式。如:II類B組主體隔爆型并有增安型接線盒T4組的電動機,其防爆標志為: ExdeIIBT4 。

(2) 如果只允許使用在一種可燃性氣體或蒸氣環境中的電氣設備,其標志可用該氣體或蒸氣的化學分子式或名稱表示,這時,可不必注明氣體的組別和溫度組別。如:II類用于氨氣環境的隔爆型的電氣設備,其防爆標志為:ExdII(NH3)或ExdII(氨)。

反過來,利用表2,制造廠可以按照防爆電氣產品的使用環境決定產品的溫度組別,按照溫度組別設計電氣設備的外殼表面溫度或內部溫度。防爆電氣設備的用戶可以根據場所中可能出現的爆炸性氣體或蒸氣的種類,方便地選用防爆電氣產品的溫度組別。例如,已知環境中存在異丁烷(引燃溫度460 ℃),則可選擇T1組別的防爆電氣產品;如果環境中存在丁烷(引燃溫度160 ℃),則須選擇T4組的防爆電氣產品。

對于粉塵防爆電氣設備:

如可用于21區的A型設備,*高表面溫度 T A為170 ℃,其防爆標志為:DIP A21 TA170 ℃或者DIP A21TA, T 3;

如可用于21區的B型設備,*高表面溫度 T B為200 ℃,其防爆標志為:DIP B21 T B200 ℃或者DIP B21TB,T 3
